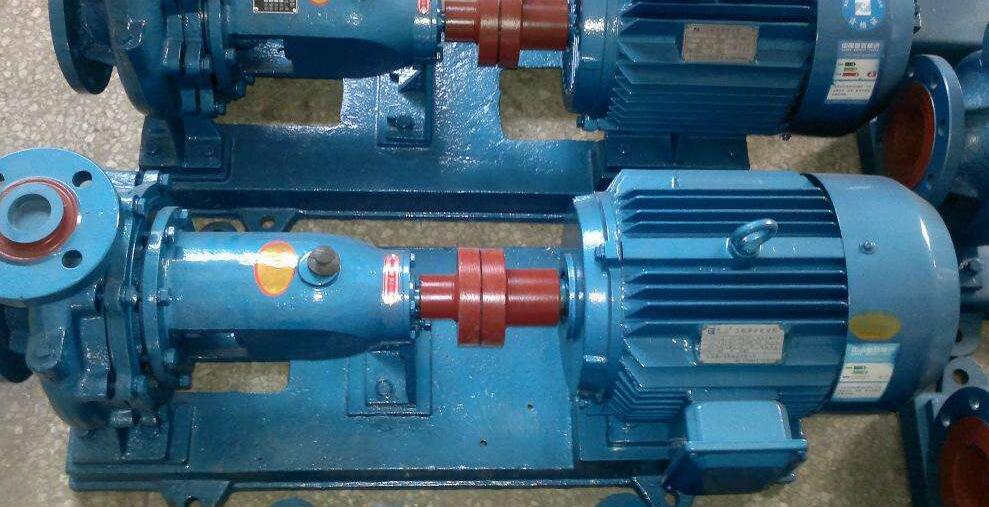

  熱水增壓泵又叫熱水離心泵，是單級單吸熱水離心泵的簡稱，包括泵體，泵蓋，帶輸出軸的電動機，在泵體內裝設的泵軸、軸承座、葉輪、機械密封和機封壓蓋，其特征在于，它還包括位于電動機輸出軸與泵軸之間設置的對夾式聯軸器，以及安裝在軸承座上的以輔助支承泵軸的導軸承；所述對夾式聯軸器分別與電動機輸出軸和泵軸剛性連接，在電動機輸出軸與泵軸之間留有便于機械密封和機封壓蓋裝拆的空間距離。在維修或更換機械密封時，無須拆卸電動機及泵蓋。

增壓泵 熱水增壓泵

  熱水增壓泵分類

  1 、非自吸單級臥式端吸離心泵，軸向入口和徑向出口，采用后拉式結構，維修無須拆除泵體及管路。優點：運行平穩結構穩固維修方便低噪音安裝尺寸符合ISO2858標準。

  2、單級立式管道循環泵，泵進出水口在泵底同一直線上，產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。優點：結構緊湊維護方便低噪音可選配鑄鐵或不銹鋼葉輪。

便拆式管道泵設計為電機端可拉出的拆裝形式，可以在不影響管路系統的情況下對泵進行維修。該產品用于輸送水時，可在以下位置使用：主循環泵、混合環路中的泵、鍋爐混流泵、燃?xì)饫鋬鰴C(jī)泵、部分流量過濾器泵、定壓系統用泵、生活熱水循環。

  特點

  1.泵結構緊湊、體積小、外形美觀。其立式結構重心較低且重心重合于泵腳中心，增強了泵的運行穩定性和壽命。

  2.安裝方便。進出口徑相同并在同一中心線上，可象閥門一樣直接安裝在管路任何部位。電機加上防雨罩可置于戶外使用。泵設有安裝底腳，以便泵的安裝穩定。

  3.運行平穩、噪音低、足見同心度高。電機采用低噪音軸承，并設有不停機加油裝置，泵葉輪具有極有好的動靜平衡，運行無振動，改善使用環境。

  4.無滲漏。軸封采用耐腐硬質合金機械密封，解決了離心泵填料密封滲漏嚴重的問題，延長了使用壽命，確保了運行場地干凈整潔。

  5.維修方便。勿需拆卸管道，只要拆下泵蓋螺母，取出電機及傳動組件即可進行檢修維護。

  6.可根據現場使用條件，泵機可立式、臥式、多方式安裝，根據流量揚程要求，采用并、串聯方法，增加所需流量揚程。

電磁閥閥門采購時只明確規格、類別、工壓就滿足采購要求的作法，在當前市場經濟環境里是不完善的。因?yàn)殚y門制造廠家為了產品的競爭，各自均在閥門統一設計的構思下，進行不同的創新，形成了各自的企業標準及產品個性。因此在閥門采購時較詳盡的提出技術要求，與廠家協調取得共識，作為閥門采購合同的附件是十分必要的。

防腐 電磁閥閥門 閥門

1.通用要求

1.1BURKERT電磁閥閥門規格及類別，應符合管道設計文件的要求。

1.2BURKERT電磁閥閥門的型號應注明依據的國標編號要求。若是企業標準，應注明型號的相關說明。

1.3BURKERT電磁閥閥門工作壓力，要求≥管道的工作壓力，在不影響價格的前提下，閥門可承受的工壓應大于管道實際的工壓；閥門關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏；BURKERT電磁閥閥門開啟狀況下，閥體應能承受二倍閥門工壓的要求。

1.4BURKERT電磁閥閥門制造標準，應說明依據的國標編號，若是企業標準，采購合同上應附企業文件。

2.BURKERT電磁閥閥門標質

2.1BURKERT電磁閥閥體材質，應以球墨鑄鐵為主，并注明牌號及鑄鐵實際的物理化學檢測數據。

2.2BURKERT電磁閥閥桿材質，力求不銹鋼閥桿(2CR13)，大口徑閥門也應是不銹鋼嵌包的閥桿。

2.3螺母材質，采用鑄鋁黃銅或鑄鋁青銅，且硬度與強度均大于閥桿。

2.4BURKERT電磁閥閥桿襯套材質，其硬度與強度均應不大于閥桿，且在水浸泡狀況下與閥桿、閥體不形成電化學腐蝕。

2.5密封面的材質：①閥門類別不一，密封方式及材質要求不一；②普通楔式閘閥，銅環的材質、固定方式、研磨方式均應說明；③軟密封閘閥，閥板襯膠材料的物理化學及衛生檢測數據；BURKERT電磁閥應標明閥體上密封面材質及蝶板上密封面材質；它們的物理化學檢測數據，特別是橡膠的衛生要求、抗老化性能、耐磨性能；通常采用丁晴橡膠及三元乙丙橡膠等，嚴禁摻用再生膠。

2.6BURKERT電磁閥閥軸填料：①由于管網中的閥門，通常是啟閉不頻繁的，要求填料在數年內不活動，填料亦不老化，長期保持密封效果；②閥軸填料亦應在承受頻繁啟閉時，密封效果的良好性；③鑒于上述要求，閥軸填料力求終身不換或十多年不更換；④填料若需更換，閥門設計應考慮能有水壓的狀況下更換的措施。

3.變速傳動箱

3.1箱體材質及內外防腐要求與閥體原則一致。

3.2箱體應有密封措施，箱體組裝后能承受3米水柱狀況的浸泡。

3.3箱體上的啟閉限位裝置，其調節螺帽應在箱體內或設在箱外，但需專用工具才可作業。

3.4傳動結構設計合理，啟閉時只能帶動閥軸旋轉，不使其上下竄動，傳動部件咬合適度，不產生帶負荷啟閉時分離打滑。

3.5變速傳動箱體與閥軸密封處不可連接成無泄漏的整體，否則應有可靠的防串漏措施。

3.6箱體內無雜物，齒輪咬合部位應有潤滑脂保護。

4.BURKERT電磁閥閥門的操作機構

4.1BURKERT電磁閥閥門操作時的啟閉方向，一律應順時針關閉。

4.2由于管網中的閥門，經常是人工啟閉，啟閉轉數不宜過多，就是大口徑閥門亦應在200－600轉內。

4.3為了便于一個人的啟閉操作，在管道工壓狀況下，最大啟閉力矩宜為240N-m。

4.4BURKERT電磁閥閥門啟閉操作端應為方榫，且尺寸標準化，并面向地面，以便人們從地面上可直接操作。帶輪盤的閥門不適用于地下管網。

4.5BURKERT電磁閥閥門啟閉程度的顯示盤：①閥門啟閉程度的刻度線，應鑄造在變速箱蓋上或轉換方向后的顯示盤的外殼上，一律面向地面，刻度線刷上熒光粉，以示醒目；②指示盤針的材質在管理較好的情況下可用不銹鋼板，否則為刷漆的鋼板，切勿使用鋁皮制作；③指示盤針醒目，固定牢靠，一旦啟閉調節準確后，應以鉚釘鎖定。

4.6若BURKERT電磁閥閥門埋設較深，操作機構及顯示盤離地面距離≥1.5m時，應設有加長桿設施，且固定穩牢，以便人們從地面上觀察及操作。也就是說，管網中的閥門啟閉操作，不宜下井作業。
