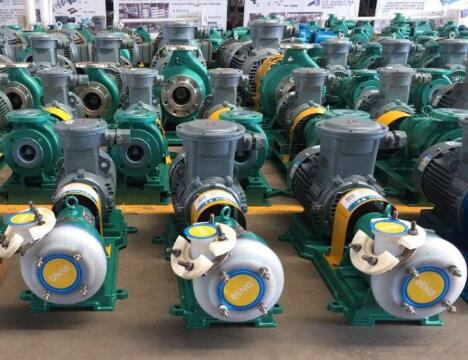

        自吸化工泵的安裝要點水泵的安裝位置應滿足允許吸上真空高度的要求，基礎必須水平、穩固，保證動力機械的旋轉方向與水泵的旋轉方向一致。水泵和動力機采用軸聯接時，要保證軸心在同一直線上，以防機組運行時產生振動及軸承單面磨損；若采用膠帶傳動，中開泵則應使軸心相互平行，膠帶輪對正。若同一機房內有多臺機組，機組與機組之間，機組與墻壁之間都應有800mm以上的距離。

  自吸化工泵的安裝要點水泵的安裝位置應滿足允許吸上真空高度的要求，基礎必須水平、穩固，保證動力機械的旋轉方向與水泵的旋轉方向一致。水泵和動力機采用軸聯接時，要保證軸心在同一直線上，以防機組運行時產生振動及軸承單面磨損；若采用膠帶傳動，中開泵則應使軸心相互平行，膠帶輪對正。若同一機房內有多臺機組，機組與機組之間，機組與墻壁之間都應有800mm以上的距離。

  水泵吸水管必須密封良好，且盡量減少彎頭和閘閥，加注引水時應排盡空氣，運行時管內不應積聚空氣，要求吸水管微呈上斜與水泵進水口聯接，進水口應有一定的淹沒深度。水泵基礎上的預留孔，應根據水泵的尺寸澆注。

  泵的安裝應符合國家標準GB50275-1998《壓縮機、風機、泵安裝工程施工及驗收規范》。

  ①本規定適用于離心自吸化工泵、井用泵、立式軸流泵及導葉式混流泵、機動往復泵、蒸汽往復泵、計量泵、螺桿泵和水環式真空泵的安裝。

  ②應檢查泵的安裝基礎的尺寸、位置和標高并應符合工程設計要求。

  ③泵的開箱檢查應符合下列要求：應按設備技術文件的規定清點泵的零件和部件，并應無缺件、損壞和銹蝕等，管口保護物和堵蓋應完好；應核對泵的主要安裝尺寸并應與工程設計相符；應核對輸送特殊介質的泵的主要零件、密封件以及墊片的品種和規格。

  ④出廠時已裝配、調整完善的部分不得拆卸。

  ⑤驅動機與泵連接時，應以泵的軸線為基準找正，驅動機與泵之間有中間機器連接時，應以中間機器軸線為基準找正。

  ⑥管道的安裝除應符合GB50235～1997《工業金屬管道工程施工及驗收規范》的規定外，尚應符合下列要求：管子內部和管端應清洗潔凈，清除雜物，密封面和螺紋不應損傷；吸人管道和輸出管道應有各自的支架，泵不得直接承受管道的重量；相互連接的法蘭端面應平行，螺紋管接頭軸線應對中，不應借法蘭螺栓或管接頭強行連接；管道與泵連接后，應復檢泵的原找正精度，當發現管道連接引起偏差時，應調整管遭；管道與泵連接后，不應在其上進行焊接和氣割，當需焊接和氣割時，應拆下管道或采取必要的措施，并應防止焊渣進入泵內；泵的吸人和排出管道的配置應符合設計規定，當無規定時，可按。GB50275～1998附錄二的規定進行。

  ⑦泵的試運轉應在其各附屬系統單獨試運轉正常后進行。

  ⑧潤滑、密封、冷卻和液壓等系統的管道應清洗潔凈保持暢通；其受壓部分應按設備技術文件的規定進行嚴密性試驗。當無規定時，應按現行國家標準《工業金屬管道工程施工及驗收規范》的規定執行。

  ⑨泵應在有介質情況下進行試運轉，試運轉的介質或代用介質均應符合設計的要求。

  自吸泵小知識

  自吸泵的結構類型很多，其中，外混式自吸泵的工作原理是：水泵啟動前先在泵殼內灌滿水(或泵殼內自身存有水)。啟動后葉輪高速旋轉使葉輪槽道中的水流向渦殼，這時入口形成真空，使進水逆止門打開，吸入管內的空氣進入泵內，并經葉輪槽道到達外緣。另一方面，被葉輪排到氣水分離室中的水又經左右回水孔流回到葉輪外緣。左回水孔流回的水在在壓力差和重力的作用下，射向葉輪槽道內，并被葉輪擊碎，與吸入管路來的空氣混合后，甩向蝸殼，向旋轉方向流動。然后與右回水孔流來的水匯合，順著蝸殼流動。由于液體在蝸殼內不斷沖擊葉柵，不斷被葉輪擊碎，就同空氣強烈攪拌混合，生成氣水混合物，并不斷地流動致使氣水不能分離?；旌衔镌谖仛こ隹诒桓羯鄤冸x，沿短管進入分離室。在分離室內空氣被分離出來，由出口管排掉，而水仍經左右回水孔流向葉輪外緣，并與吸入管空氣相混合。如此反復循環，逐漸將吸入管路中的空氣排盡，使水進入泵內，完成自吸過程。
.

隔膜泵又稱控制泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵在過程控制中的作用是接受調節器或計算機的控制信號，改變被調介質的流量，使被調參數維持在所要求的范圍內，從而達到生產過程的自動化。如果把自動調節系統與人工調節過程相比較，檢測單元是人的眼睛，調節控制單元是人的大腦，那么執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、
  隔膜泵又稱控制泵，是執行器的主要類型，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。隔膜泵在過程控制中的作用是接受調節器或計算機的控制信號，改變被調介質的流量，使被調參數維持在所要求的范圍內，從而達到生產過程的自動化。如果把自動調節系統與人工調節過程相比較，檢測單元是人的眼睛，調節控制單元是人的大腦，那么執行單元—隔膜泵就是人的手和腳。要實現對工藝過程某一參數如溫度、壓力、流量、液位等的調節控制，都離不開隔膜泵。

隔膜泵 原理組成

  隔膜泵分類

  1、隔膜泵的組成與分類

  隔膜泵一般由執行機構和閥門組成。如果按其所配執行機構使用的動力，隔膜泵可以分為氣動、電動、液動三種，即以壓縮空氣為動力源的氣動隔膜泵，以電為動力源的電動隔膜泵，以液體介質(如油等)壓力為動力的電液動隔膜泵，另外，按其功能和特性分，還有電磁閥、電子式、智能式、現場總線型隔膜泵等。隔膜泵的產品類型很多，結構也多種多樣，而且還在不斷更新和變化。一般來說閥是通用的，既可以與氣動執行機構匹配，也可以與電動執行機構或其他執行機構匹配。

  隔膜泵如何選型

  2、隔膜泵類型的選擇

  2.1隔膜泵的閥體類型選擇閥體的選擇是隔膜泵選擇中最重要的環節。隔膜泵閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對隔膜泵的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮:

  (1)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。

  (2)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。

  (3)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。

  (4)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。

  (5)防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。
